1. Le positionnement d'ACTIPOLISH®
ACTIPOLISH® est une plateforme technologique développée par PTC Systems pour la transformation chimique ciblée de polluants présents dans les milieux gazeux et liquides.
Dans le raffinage pétrolier, son positionnement principal concerne le traitement complémentaire des composés soufrés résiduels, notamment le sulfure d'hydrogène (H2S) et les mercaptans.
La technologie est particulièrement étudiée dans une logique de finition, ou polishing, en complément des opérations de désulfuration et d'adoucissement déjà présentes.
ACTIPOLISH® ne se présente pas comme un remplacement systématique des procédés de raffinage existants, mais comme une possibilité complémentaire de traitement chimique ciblé, à qualifier selon les caractéristiques des flux et les objectifs de l'installation.
2. Les besoins industriels auxquels répondre
Les raffineries doivent respecter des spécifications de qualité tout en maîtrisant leurs dépenses d'investissement et d'exploitation.
Les unités existantes peuvent être confrontées à des situations particulières :
- Présence de H2S résiduel après certaines opérations de traitement.
- Présence de mercaptans dans des fractions pétrolières.
- Variations de la composition des charges et des produits.
- Contraintes de qualité, d'odeur ou de corrosivité.
- Besoin de compléter une chaîne de traitement sans la reconstruire.
- Recherche de solutions permettant de maîtriser les consommations et les effluents.
L'intérêt d'un traitement supplémentaire dépend de l'existence d'un besoin réel et de la capacité à démontrer une amélioration mesurable.
3. Intégration possible en sortie HDS
L'hydrodésulfuration constitue une opération majeure de réduction des composés soufrés dans les produits pétroliers.
Après l'HDS et les opérations de séparation associées, certains flux peuvent nécessiter une finition complémentaire.
ACTIPOLISH® pourrait alors être étudié pour traiter simultanément le H2S résiduel et certains mercaptans compatibles.

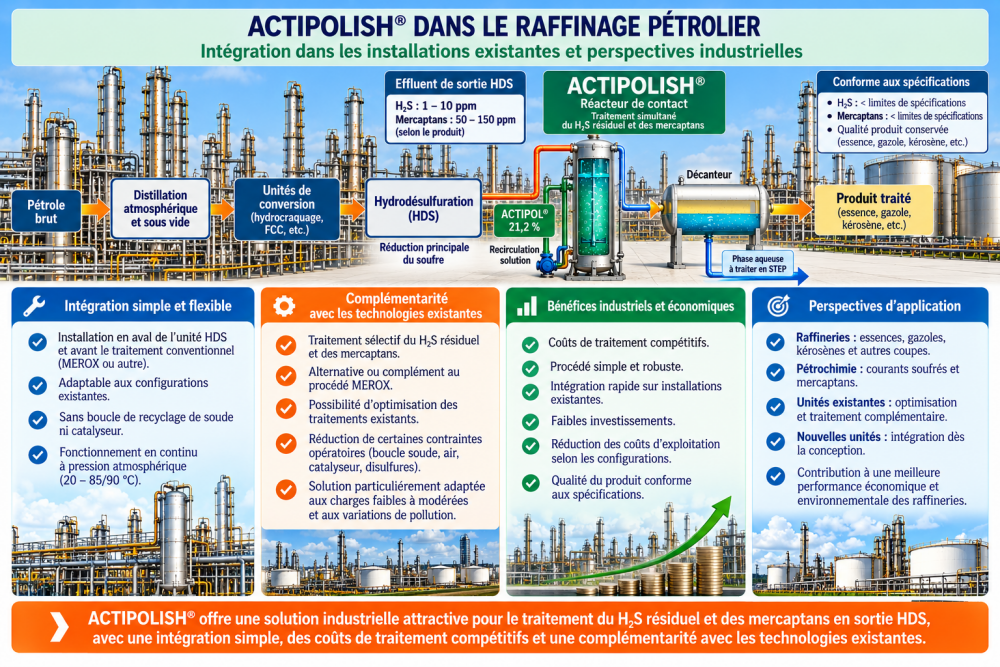

Schéma fonctionnel d'intégration
| Étape | Fonction industrielle |
|---|---|
| Hydrodésulfuration | Transformation catalytique des composés soufrés |
| Séparation du H2S | Élimination du H2S produit par l'HDS |
| Traitement ACTIPOLISH® | Transformation chimique ciblée des polluants résiduels |
| Séparation des phases | Récupération de la coupe pétrolière et de la phase de traitement |
| Contrôle final | Vérification des spécifications du produit |
Ce schéma représente une possibilité d'intégration à étudier et non une configuration universellement validée pour toutes les raffineries.
4. Une technologie de transformation chimique distincte
ACTIPOL® repose sur un mécanisme de substitution nucléophile permettant la transformation ciblée de certains composés soufrés.
Cette approche diffère des procédés d'adoucissement oxydatifs dans lesquels les mercaptans sont transformés en disulfures.
La possibilité de traiter le H2S et les mercaptans dans une même opération constitue un axe important de développement.
Les produits réactionnels formés doivent être séparés et leur devenir intégré au bilan global du procédé.
5. Équipements envisageables
L'intégration d'ACTIPOLISH® pourrait s'appuyer sur des équipements industriels classiques de contact et de séparation.
| Équipement | Fonction |
|---|---|
| Réservoir de formulation | Stockage d'ACTIPOL® |
| Pompe doseuse | Introduction contrôlée du réactif |
| Contacteur | Mise en contact des phases réactionnelles |
| Décanteur | Séparation des phases après traitement |
| Instrumentation | Suivi des débits, températures et paramètres de fonctionnement |
| Contrôle analytique | Vérification de la qualité du produit traité |
| Gestion des effluents | Collecte et traitement des produits réactionnels |
Le dimensionnement de ces équipements dépend du débit, des propriétés physiques du produit pétrolier et des performances recherchées.
6. Conditions opératoires
Les configurations étudiées pour ACTIPOL® privilégient des conditions de fonctionnement modérées, sans reproduire les températures et pressions élevées des unités HDS.
| Paramètre | Repère de conception |
|---|---|
| Pression | Atmosphérique dans les configurations de référence |
| Température | Environ 20 à 85-90 °C selon l'application |
| Réactif | ACTIPOL® à 21,2 % de matière active |
| Contact | À adapter aux caractéristiques du flux traité |
| Séparation | Décantation ou dispositif équivalent à qualifier |
Les conditions définitives doivent être établies par des essais représentatifs et une étude d'ingénierie.
7. Maîtrise des coûts d'investissement
Le coût d'investissement, ou CAPEX, représente un élément essentiel dans la décision d'adopter une technologie.
L'utilisation éventuelle d'équipements conventionnels de contact et de séparation pourrait faciliter l'intégration d'une unité ACTIPOLISH®.
Toutefois, le CAPEX dépend notamment :
- Du débit de produit à traiter.
- De la configuration des installations existantes.
- Des matériaux de construction nécessaires.
- Des contraintes de sécurité et d'exploitation.
- Des équipements de séparation et de contrôle.
- Des installations de traitement des effluents.
Un montant d'investissement ne peut être établi sérieusement qu'après définition du procédé et de son implantation industrielle.
8. Maîtrise des coûts d'exploitation
Le coût d'exploitation, ou OPEX, doit intégrer la consommation réelle de réactif ainsi que l'ensemble des dépenses associées au fonctionnement.
| Poste | Évaluation nécessaire |
|---|---|
| ACTIPOL® | Consommation réelle et prix matières |
| Énergie | Pompage, agitation et chauffage éventuel |
| Maintenance | Entretien des équipements |
| Personnel | Exploitation et surveillance |
| Analyses | Contrôle des polluants et des produits finis |
| Effluents | Séparation, collecte et traitement |
Les consommations théoriques présentées dans la page 4 constituent une base de calcul, mais ne remplacent pas les mesures obtenues sur une installation réelle.
9. Références expérimentales disponibles
PTC Systems dispose de références d'essais industriels portant sur la transformation de composés soufrés dans des flux gazeux.
Essai en environnement pétrochimique
Un essai réalisé sur un important site pétrochimique a concerné un mélange de H2S et d'éthylmercaptan.
| Paramètre | Valeur |
|---|---|
| Débit gazeux | 1 000 m3/h |
| Durée | 30 heures |
| H2S à l'entrée | 5,7 mg/m3 |
| Éthylmercaptan à l'entrée | 130 mg/m3 |
| ACTIPOL® consommé | 42,17 kg |
| Coût matières | 22,35 € environ |
| Résultat rapporté | Polluants sous les limites de détection |
Cet essai constitue une référence industrielle en phase gazeuse.
La transposition aux coupes pétrolières liquides nécessite une qualification spécifique.
10. Qualification industrielle en raffinage
Avant une mise en oeuvre sur une coupe pétrolière, plusieurs étapes de validation doivent être envisagées.
10.1. Étude de faisabilité
Identification de la nature du produit, des polluants présents et des objectifs de traitement.
10.2. Essais de laboratoire
Vérification de la réactivité, de la compatibilité des phases, de la séparation et de la qualité du produit traité.
10.3. Essais pilotes
Évaluation des performances en fonctionnement continu, avec mesure de la consommation réelle de réactif.
10.4. Démonstration industrielle
Validation sur un flux représentatif des conditions d'exploitation de la raffinerie.
| Phase | Objectif principal |
|---|---|
| Laboratoire | Valider la réaction et la compatibilité du produit |
| Pilote | Déterminer les conditions de fonctionnement |
| Démonstration | Confirmer les performances à l'échelle industrielle |
| Ingénierie | Établir les coûts CAPEX et OPEX |
| Déploiement | Intégrer le procédé dans les installations concernées |
11. Intérêt pour les fournisseurs de technologies
Les fournisseurs de procédés de raffinage disposent de compétences en ingénierie, en catalyse, en traitement des produits pétroliers et en intégration industrielle.
ACTIPOLISH® pourrait constituer pour ces acteurs une technologie complémentaire à évaluer dans certaines configurations de finition des produits.
L'intérêt d'un partenariat résiderait notamment dans :
- La qualification technique sur des charges représentatives.
- Le développement d'équipements adaptés.
- L'intégration aux procédés existants.
- L'évaluation économique comparative.
- Le déploiement industriel sous licence.
12. Intérêt pour les raffineurs
Pour un exploitant de raffinerie, l'adoption d'une nouvelle technologie doit apporter un bénéfice clairement identifiable et mesurable.
Les critères de décision comprennent notamment :
- La conformité du produit fini.
- La fiabilité du fonctionnement.
- La réduction éventuelle des contraintes opératoires.
- La maîtrise des coûts d'exploitation.
- La limitation des modifications d'installation.
- La gestion environnementale des effluents.
ACTIPOLISH® doit être évalué au regard de ces critères, en comparaison avec les solutions déjà disponibles sur le site.
13. Un modèle de développement par licences
Le développement industriel d'ACTIPOLISH® peut reposer sur des partenariats avec des entreprises disposant des moyens de production, d'ingénierie et de commercialisation.
Dans ce modèle, PTC Systems apporte la technologie et les droits de propriété intellectuelle associés.
Le partenaire industriel peut assurer, selon les accords conclus, la fabrication des formulations, l'intégration du procédé et son déploiement commercial.
Le modèle envisagé privilégie le transfert industriel et les accords de licence, plutôt que la création d'une nouvelle structure industrielle de fabrication par PTC Systems.
14. Applications complémentaires dans le raffinage
Au-delà du polishing des coupes pétrolières, la plateforme ACTIPOLISH® pourrait être étudiée pour d'autres flux présents sur les sites de raffinage et de pétrochimie.
| Application potentielle | Polluants concernés |
|---|---|
| Gaz résiduels | H2S et mercaptans |
| Captages d'odeurs | Composés soufrés odorants |
| Émissions de certains procédés | Polluants compatibles avec la chimie de traitement |
| Effluents industriels | Polluants ciblés après caractérisation |
| Installations pétrochimiques | H2S et mercaptans dans des flux appropriés |
Chaque application nécessite une étude spécifique des concentrations, des conditions opératoires et des produits réactionnels.
15. Gestion environnementale
La performance environnementale d'un procédé doit être appréciée sur l'ensemble de la chaîne de traitement.
Dans le cas d'ACTIPOLISH®, cela implique la prise en compte des produits issus de la transformation chimique et de leur traitement ultérieur.
Les travaux de PTC Systems ont confirmé la biodégradation de produits réactionnels, sans formation de nouveaux polluants dans les conditions étudiées.
Cette caractéristique constitue un axe important du développement de la plateforme.
La gestion des effluents doit toutefois être adaptée à chaque application industrielle.
16. Les étapes prioritaires de développement
Le développement industriel d'ACTIPOLISH® dans le raffinage pourrait suivre une progression structurée.
| Étape | Action prioritaire |
|---|---|
| 1 | Identifier une application présentant un besoin industriel réel |
| 2 | Caractériser le flux pétrolier ou gazeux concerné |
| 3 | Réaliser des essais de faisabilité |
| 4 | Mesurer les performances et les consommations |
| 5 | Établir un bilan économique complet |
| 6 | Définir les modalités de partenariat et de licence |
| 7 | Préparer un éventuel déploiement industriel |
17. Synthèse du positionnement industriel
| Critère | Positionnement ACTIPOLISH® |
|---|---|
| Fonction principale | Transformation chimique ciblée des polluants |
| Application raffinage | Polishing des composés soufrés résiduels |
| Polluants visés | H2S et mercaptans compatibles |
| Formulation privilégiée | ACTIPOL® à 21,2 % |
| Principe chimique | Substitution nucléophile |
| Conditions de référence | Pression atmosphérique et températures modérées selon application |
| Références industrielles | Essais sur flux gazeux soufrés |
| Qualification en raffinage liquide | À établir sur coupes représentatives |
| Modèle économique | Partenariats industriels et licences |
18. Conclusion générale du dossier Raffinage
Le raffinage pétrolier dispose de technologies de désulfuration et d'adoucissement largement éprouvées.
Cependant, certaines situations industrielles peuvent justifier l'étude de traitements complémentaires ciblés, notamment pour le H2S résiduel et les mercaptans.
ACTIPOLISH® apporte une approche chimique originale, distincte des procédés d'oxydation conventionnels.
Les essais industriels réalisés sur des flux gazeux soufrés constituent des références expérimentales encourageantes.
L'application aux coupes pétrolières nécessite une qualification spécifique permettant de confirmer les performances, les consommations et les conditions d'intégration.
Une plateforme technologique développée pour la destruction chimico-biologique des polluants en milieux gazeux et liquides.
Une technologie de conception originale, associant transformation chimique ciblée et bio-dégradation confirmée des produits réactionnels, sans formation de nouveaux polluants dans les conditions étudiées.
Dans le raffinage pétrolier, ACTIPOLISH® ouvre des perspectives de traitement complémentaire des composés soufrés résiduels, à évaluer avec les partenaires industriels.
19. Perspectives de collaboration
PTC Systems privilégie le développement de partenariats avec des fournisseurs de technologies, des sociétés d'ingénierie, des raffineurs et des groupes pétrochimiques.
Ces collaborations peuvent porter sur les essais de qualification, l'ingénierie du procédé, son adaptation aux installations existantes et son exploitation sous licence.
L'objectif est de transformer une technologie de conception originale en solution industrielle adaptée à des besoins précis et mesurables.
